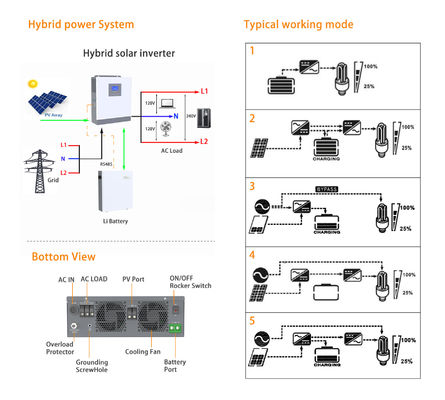

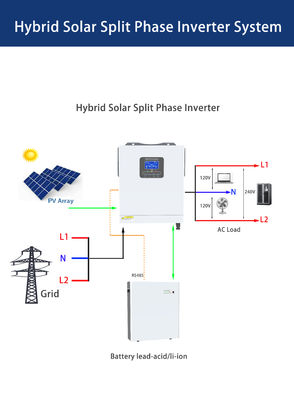

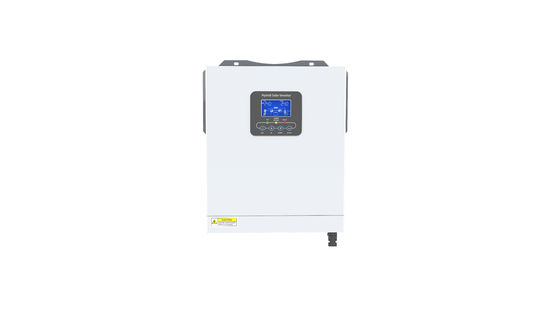

Hybrider Solarumrichter mit 100V-500V PV-Eingang und 120Vac Einzelphase/240Vac Splitphase
| Modell | iXCEED 3,5K48-D120V | iXCEED 5.5K48-D120V |
| PV-Array | ||
| Max.PV-Array-Leistung | 4200 W | 6600 W |
| Max.PV-Array-Offenkreislaufspannung | 500VDC | |
| Anlaufspannung | 100VDC | |
| MPPT-Betriebsspannungsbereich | 120 bis 450 VDC | |
| Nominale Eingangsspannung | 360VDC | |
| Max. Eingangsstrom MPPT | 18A | 30A |
| Max. Kurzschlussstrom MPPT | 20A | 33A |
| Batterie | ||
| Typ der Batterie | Li-Ionen/Blei-Säure | |
| Nennspannung der Batterie | 48 V | |
| Spannungsbereich der Batterie | 42 bis 58 V | |
| Max. Wechselstrom | 30A | 50A |
| Max. PV-Ladeströmung | 60A | 100A |
| Max. Dauerentladungsstrom | 80A | 120A |
| AC-Eingang | ||
| Nennspannung | 120Vac (einfache Phase)/240Vac (spaltete Phase) | |
| Spannungsbereich | 90 bis 140Vac/180 bis 280Vac | |
| Häufigkeit | 50/60Hz (Automatisches Folgen) | |
| Max. Eingangsstrom | 22A | 36A |
| AC-Ausgang | ||
| Nennspannung | 120Vac ± 5%/240Vac ± 5% | |
| Wellenform der Ausgangsspannung | Reine Sinuswelle | |
| Nennleistung | 3500VA/3500W | 5500VA/5500W |
| Spitzenleistung | 5100VA | 8000VA |
| Nominale Ausgangsfrequenz | 50/60 Hz | |
| Übertragungszeit | < 10 ms | |
| Maximaler Wirkungsgrad von PV zu AC | 960,5% | 960,5% |
| Max. Batterie bis Wechselstromwirkungsgrad | 930,0% | 930,0% |
| Schutz | ||
| Feststellung des Widerstands an der Photovoltaikisolation | - Ja, das ist es. | |
| Überlastungsschutz | - Ja, das ist es. | |
| Allgemeine Daten | ||
| Betriebstemperaturbereich | -10 -- +50°C | |
| Relative Luftfeuchtigkeit | 0,95% | |
| Max. Betriebshöhe | < 4000 m | |
| Kühlmethode | Intelligente Lüfterkühlung | |
| Anzeige | LED+LCD | |
| Kommunikation mit dem BMS | RS485 | |
| Kommunikation mit der Cloud | WLAN/4G | |
| Schutzniveau | IP20 | |
| Gewicht ((kg) | 9 | 10.5 |
| Abmessung ((W*H*Dmm) | 373*300*105 | |
| Montageverfahren | Wandmontiert | |
