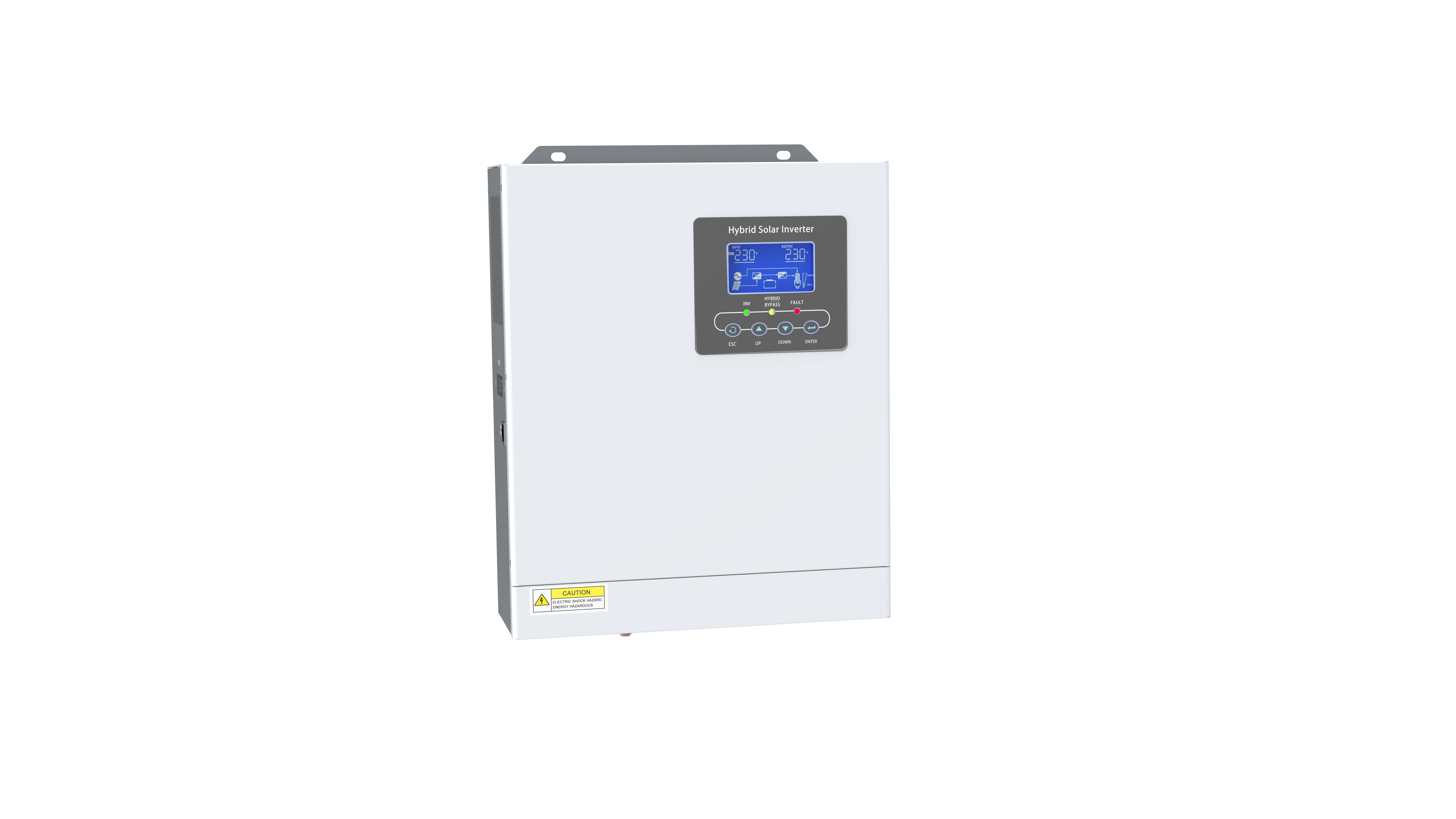

Hybrider Solarumrichter mit 60V-450V PV-Eingang und 2KW 230Vac-Ausgang
| Modell | Die in Absatz 1 genannte Regelung gilt für die Zulassung der Zulassungserzeugnisse. | Die in Anhang I der Verordnung (EU) Nr. 528/2012 aufgeführten Daten sind in Anhang I der Verordnung (EU) Nr. 528/2012 zu entnehmen. |
| PV-Array | ||
| Max.PV-Array-Leistung | 2400 W | 3600 W |
| Max.PV-Array-Offenkreislaufspannung | 450VDC | |
| Anlaufspannung | 80VDC | |
| MPPT-Betriebsspannungsbereich | 60 bis 400 VdC | |
| Nominale Eingangsspannung | 300VDC | |
| Max. Eingangsstrom MPPT | 16A | |
| MPPT max Effizienz | 99 Prozent | |
| Batterie | ||
| Typ der Batterie | Li-Ionen/Blei-Säure | |
| Nennspannung der Batterie | 24 V | |
| Spannungsbereich der Batterie | 21 bis 28,8 V | |
| Max. Wechselstrom | 30A | 50A |
| Max. PV-Ladeströmung | 80A | 100A |
| Max. Dauerentladungsstrom | 80A | 120A |
| AC-Eingang | ||
| Nennspannung | 230 VAC | |
| Spannungsbereich | 170 bis 275 VAC | |
| Häufigkeit | 50/60Hz (Automatisches Folgen) | |
| Max. Eingangsstrom | 12A | 16A |
| AC-Ausgang | ||
| Nennspannung | 220/230VAC ± 5% | |
| Wellenform der Ausgangsspannung | Reine Sinuswelle | |
| Nennleistung | 2000VA/2000W | 3000VA/3000W |
| Spitzenleistung | 3200VA | 4500VA |
| Nominale Ausgangsfrequenz | 50/60 Hz | |
| Übertragungszeit | 10 ms | |
| Maximaler Wirkungsgrad von PV zu AC | 960,5% | 960,5% |
| Max. Batterie bis Wechselstromwirkungsgrad | 920,0% | 920,0% |
| Allgemeine Daten | ||
| Betriebstemperaturbereich | -10 -- +50°C | |
| Relative Luftfeuchtigkeit | 0,95% | |
| Max. Betriebshöhe | < 4000 m | |
| Kühlmethode | Intelligente Lüfterkühlung | |
| Anzeige | LED+LCD | |
| Kommunikation mit dem BMS | RS485 | |
| Kommunikation mit der Cloud | WLAN/4G | |
| Schutzniveau | IP20 | |
| Gewicht ((kg) | 6 | 7 |
| Abmessung ((W*H*Dmm) | 350*270*95 | |
| Montageverfahren | Wandmontiert | |
