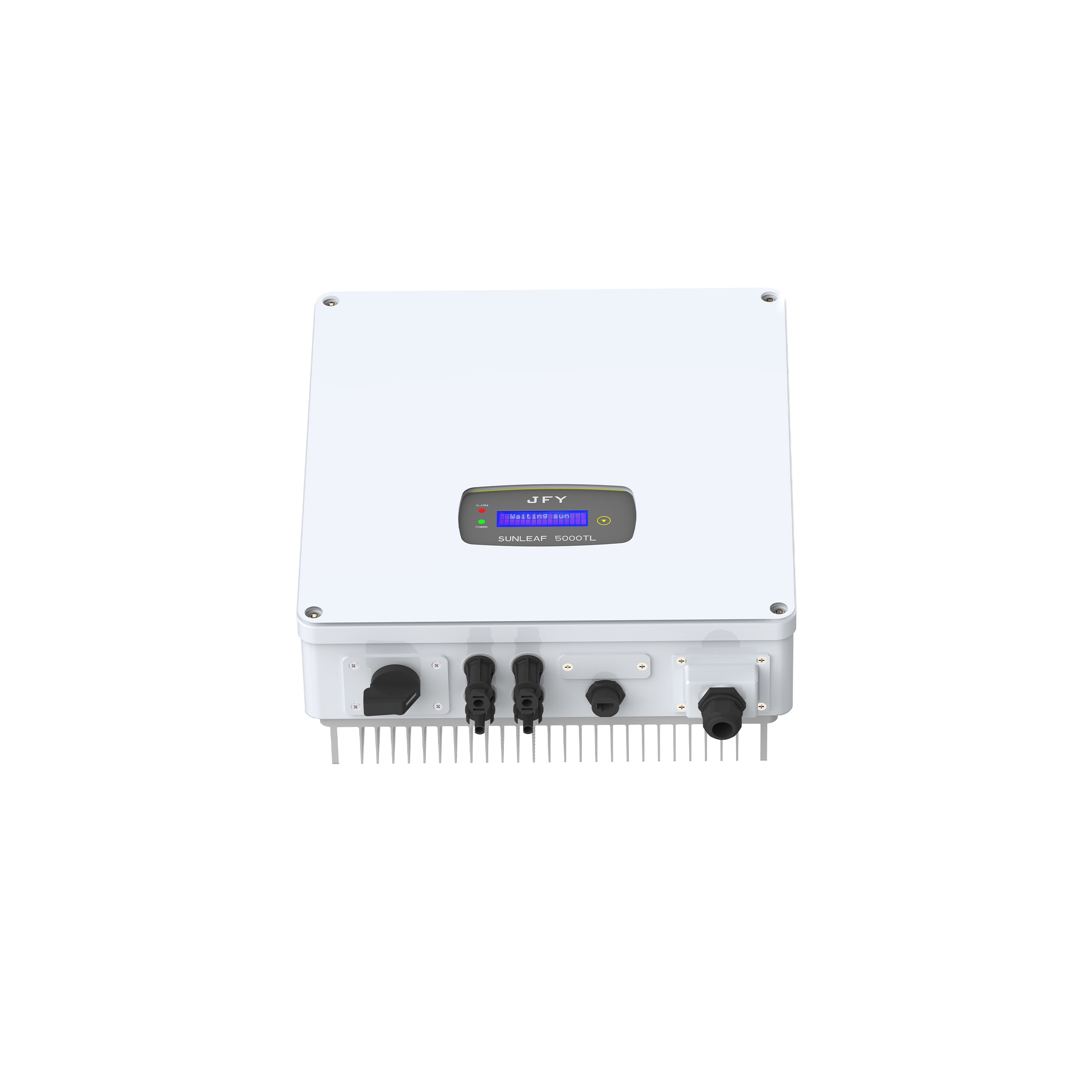

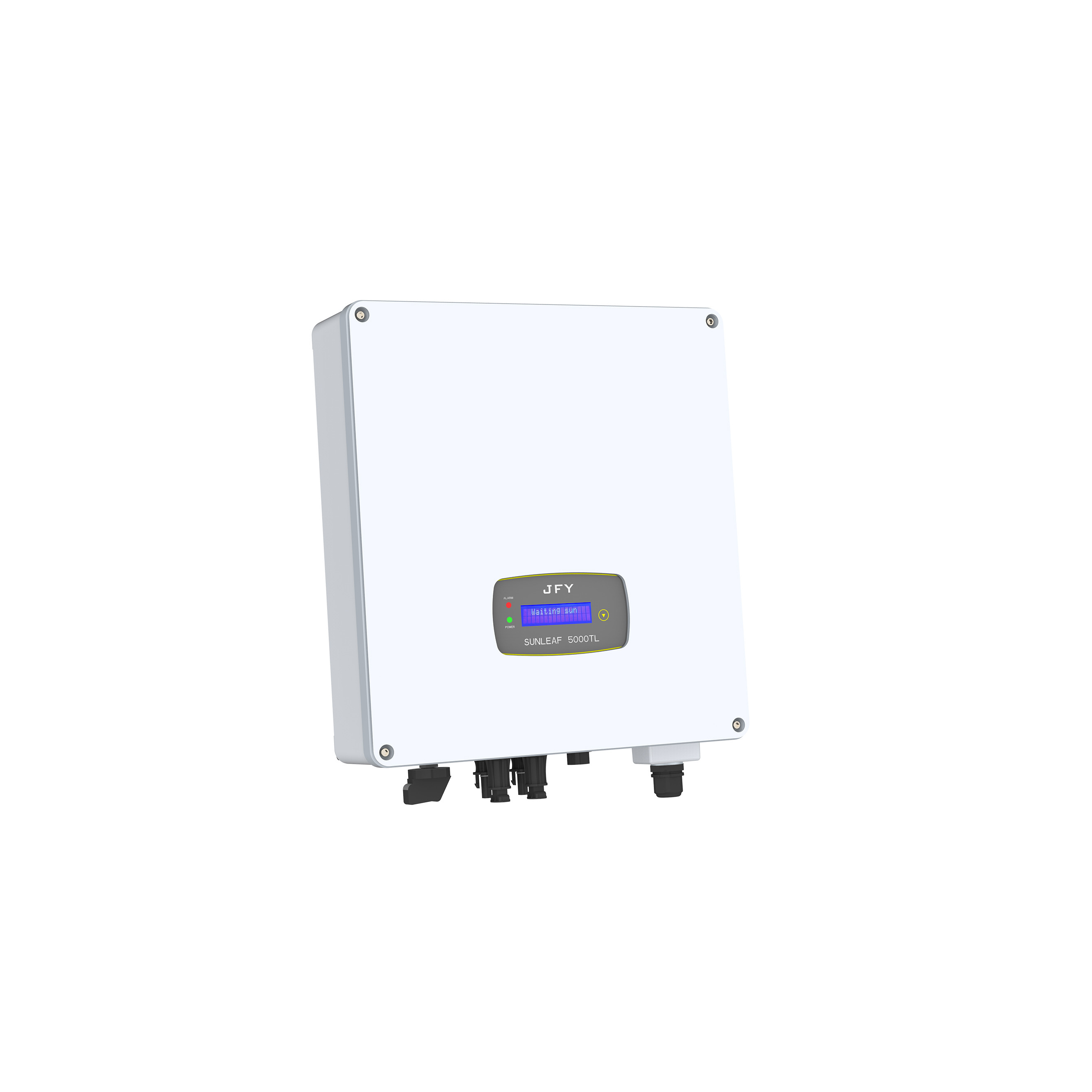

Einphasiger Solarnetz-Wechselrichter mit 5 kW
SUNLEAF-Serie 1.1K-6KTL
Einphasen-Wechselrichter
> Natürliche Kühlung, Schutzart IP65
> LCD-Display, Touch-Taste, einfache Bedienung
> Max.Wirkungsgrad bis zu 97,6 %
> RS232/WIFI/GPRS-Überwachung
> Unterstützt Doppelglas-PV-Modul
> Integrierte Exportlimitfunktion (Opt.)
| Technische Daten | 1100 TL | 1500 TL | 2000 TL | 3000 TL | 3600TL | 4000 TL | 5000 TL | 6000 TL |
| Eingang (DC-Seite) | ||||||||
| Max.DC-Eingangsleistung | 1430W | 1950W | 2600W | 3900W | 4680W | 5200W | 6500W | 7800W |
| Max.Gleichspannung | 450 VDC | 500 VDC | ||||||
| Startspannung (Vdc) | 60 VDC | 100 VDC | 120 VDC | |||||
| MPPT-Spannungsbereich (Vdc) | 60–450 VDC | 100–450 VDC | 100–500 VDC | |||||
| Anzahl der Eingänge | 1 | 2 | 2 | |||||
| Anzahl der MPPT | 1 | |||||||
| Max.Eingangsstrom | 18A | 30A | ||||||
| Ausgang (AC-Seite) | ||||||||
| Nennleistung | 1100W | 1500W | 2000W | 3000W | 3600W | 4000W | 5000W | 6000W |
| Max.Ausgangsleistung | 1210VA | 1650VA | 2200VA | 3300VA | 3960VA | 4400VA | 5500VA | 6600VA |
| Nennausgangsstrom | 4,7A | 6,5A | 8,6A | 13A | 15,7A | 17,4A | 21,5A | 26A |
| Max.Ausgangsstrom | 5,3A | 7,9A | 10,5A | 15A | 17,3A | 20A | 25A | 27,5A |
| Nennausgangsspannung | 230Vac | |||||||
| Ausgangsspannungsbereich | 170–280 VAC | |||||||
| Netzfrequenzbereich | 50/60 Hz ± 5 | |||||||
| Leistungsfaktor (cos Φ) | 0,8 (voreilend) – 0,8 (nacheilend) | |||||||
| THDI | <3% | |||||||
| Effizienz | ||||||||
| Max.Effizienz | 97,00 % | 97,60 % | ||||||
| Euro, Effizienz | 96,50 % | 96,80 % | 96,80 % | 97,00 % | 97,10 % | 97,10 % | ||
| MPPT-Effizienz | 99,90 % | |||||||
| Schutzmaßnahmen | ||||||||
| Eingebaute Schutzvorrichtungen | DC-Verpolung, Kurzschluss, Ausgangsüberstrom, Ausgangsüberspannung, Isolationswiderstandsüberwachung, Fehlerstromerkennung, Überspannungsschutz, Anti-Insel-Schutz, Übertemperaturschutz | |||||||
| Blitzschutz | DC-Typ ||/ AC-Typ || | |||||||
| Allgemeine Daten | ||||||||
| Betriebstemperatur | -25~+60°C | |||||||
| Lärm [dB (A)] | ≤25dB (A) | |||||||
| Stromverbrauch in der Nacht | <1W | |||||||
| Elektrische Isolierung | Transformatorlos | |||||||
| Kühlkonzept | Natürliche Kühlung | |||||||
| Stärke des Schutzes | IP65 | |||||||
| Kommunikation: RS232/WiFi/4G | ja/opt/opt | |||||||
| Abmessungen (B*T*H) | 290*125*295mm | 345*130*305mm | 360*135*390mm | |||||
| Gewicht (kg) | 8kg | 10kg | 14kg | |||||
