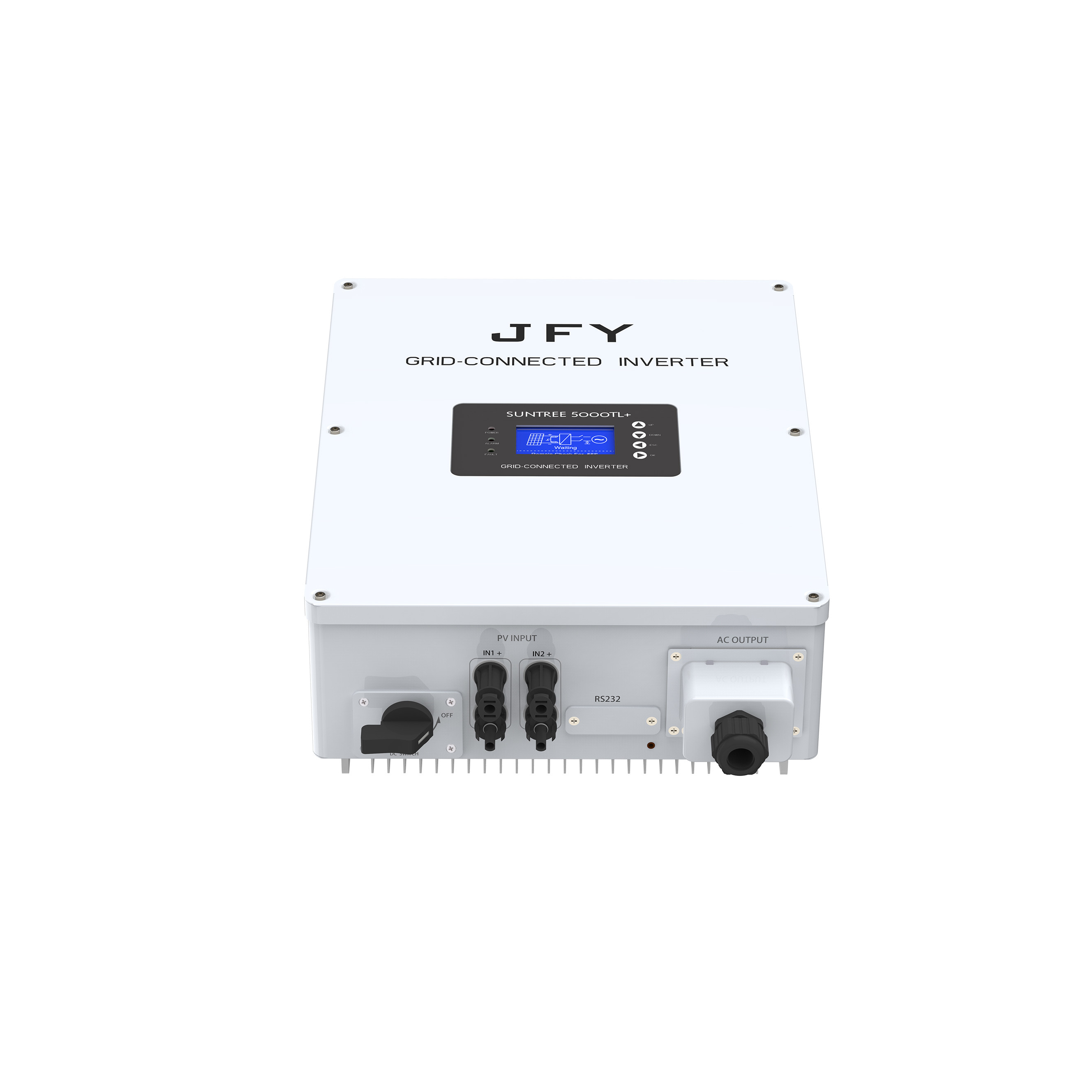

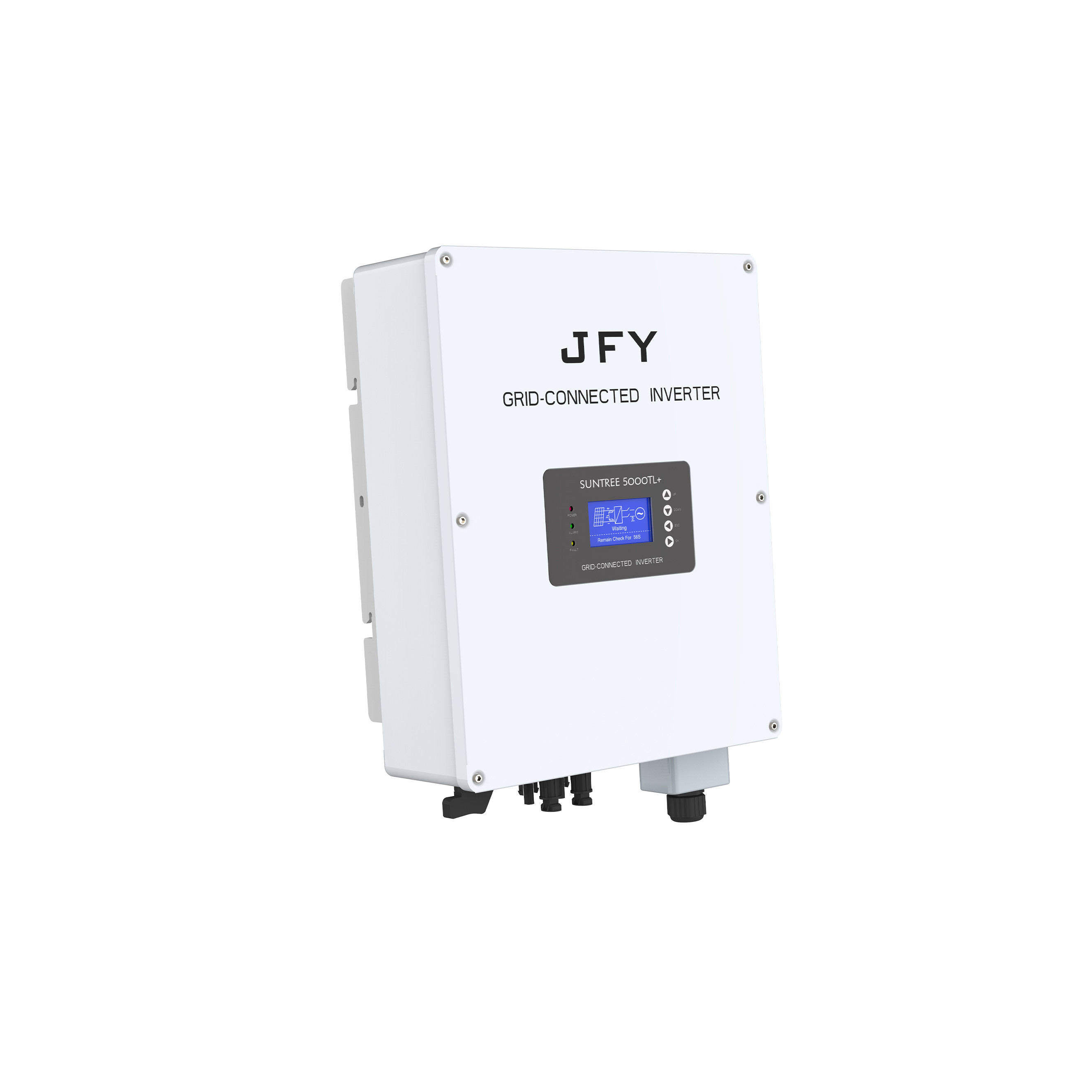

Dreiphasig am NetzSolar- Wechselrichter mit 12KW
SUNTREE-Serie 5K-12KTL+
Dreiphasiger String-Wechselrichter
Merkmale
> Unterstützt Doppelglas-PV-Modul
> LCD-Bildschirm, Multifunktionstasten, einfache Bedienung und Wartung
> Großer Eingangsspannungsbereich, 250–1000 V DC
> Max.Wirkungsgrad von 98,1 % und max.MPPT-Wirkungsgrad von 99,8 %
> Vielfältige Kommunikationsverbindungen: RS232, RS485, WIFI und GPRS
> Schutzart IP65, natürliche Kühlung
| Technische Daten | 5000TL+ | 6000TL+ | 8000TL+ | 10000TL+ | 12000TL+ |
| Eingang (DC-Seite) | |||||
| Max.DC-Eingangsleistung | 6500W | 7500W | 9600W | 12000 W | 14400W |
| Max.Gleichspannung | 900 VDC | 1000 VDC | |||
| Startspannung | 200 VDC | ||||
| MPPT-Spannungsbereich | 200–850 VDC | 200-1000 VDC | |||
| Anzahl der Eingänge | 1 | 1 | 2 | 2 | 2 |
| Anzahl der MPPT | 1 | 1 | 2 | 2 | 2 |
| Max.Eingangsstrom | 20A | 2*20A | |||
| Ausgang (AC-Seite) | |||||
| Nennleistung | 5000W | 6000W | 8000W | 10000W | 12000 W |
| Max.Ausgangsleistung | 6500VA | 7500VA | 9600VA | 12000VA | 14400VA |
| Nennausgangsstrom | 7,2A | 8,7A | 11,6A | 14,4A | 17,3A |
| Max.Ausgangsstrom | 7,9A | 9,5A | 12,7A | 15,8A | 19A |
| Nennausgangsspannung | 400Vac | ||||
| Ausgangsspannungsbereich | 323–480 VAC | ||||
| Netzfrequenzbereich | 50/60HZ+5 | ||||
| Leistungsfaktor (cosφ) | 0,8 (voreilend) – 0,8 (nacheilend) | ||||
| THDI | <3% | ||||
| Effizienz | |||||
| Max.Effizienz | 97,60 % | 97,80 % | 98,10 % | ||
| Euro, Effizienz | 97,10 % | 97,30 % | 97,30 % | 97,50 % | 97,60 % |
| MPPT-Effizienz | 99,80 % | ||||
| Schutzmaßnahmen | |||||
| Eingebaute Schutzvorrichtungen | DC-Verpolung, Kurzschluss, Ausgangsüberstrom, Ausgangsüberspannung, Isolationswiderstandsüberwachung, Fehlerstromerkennung, Überspannungsschutz, Anti-Insel-Schutz, Übertemperaturschutz | ||||
| Blitzschutz | DC-Typ ||/AC-Typ || | ||||
| Allgemeine Daten | |||||
| Betriebstemperatur | -25~+60°C | ||||
| Lärm | ≤30 dB (A) | ||||
| Stromverbrauch in der Nacht | <2W | ||||
| Elektrische Isolierung | Transformatorlos | ||||
| Kühlkonzept | Natürliche Kühlung | ||||
| Stärke des Schutzes | IP65 | ||||
| Kommunikation: RS232/RS485/WiFi/4G | ja/opt/opt/opt | ||||
| Abmessungen (B*T*H) | 355*190*450mm | ||||
| Gewicht | 18kg | ||||
