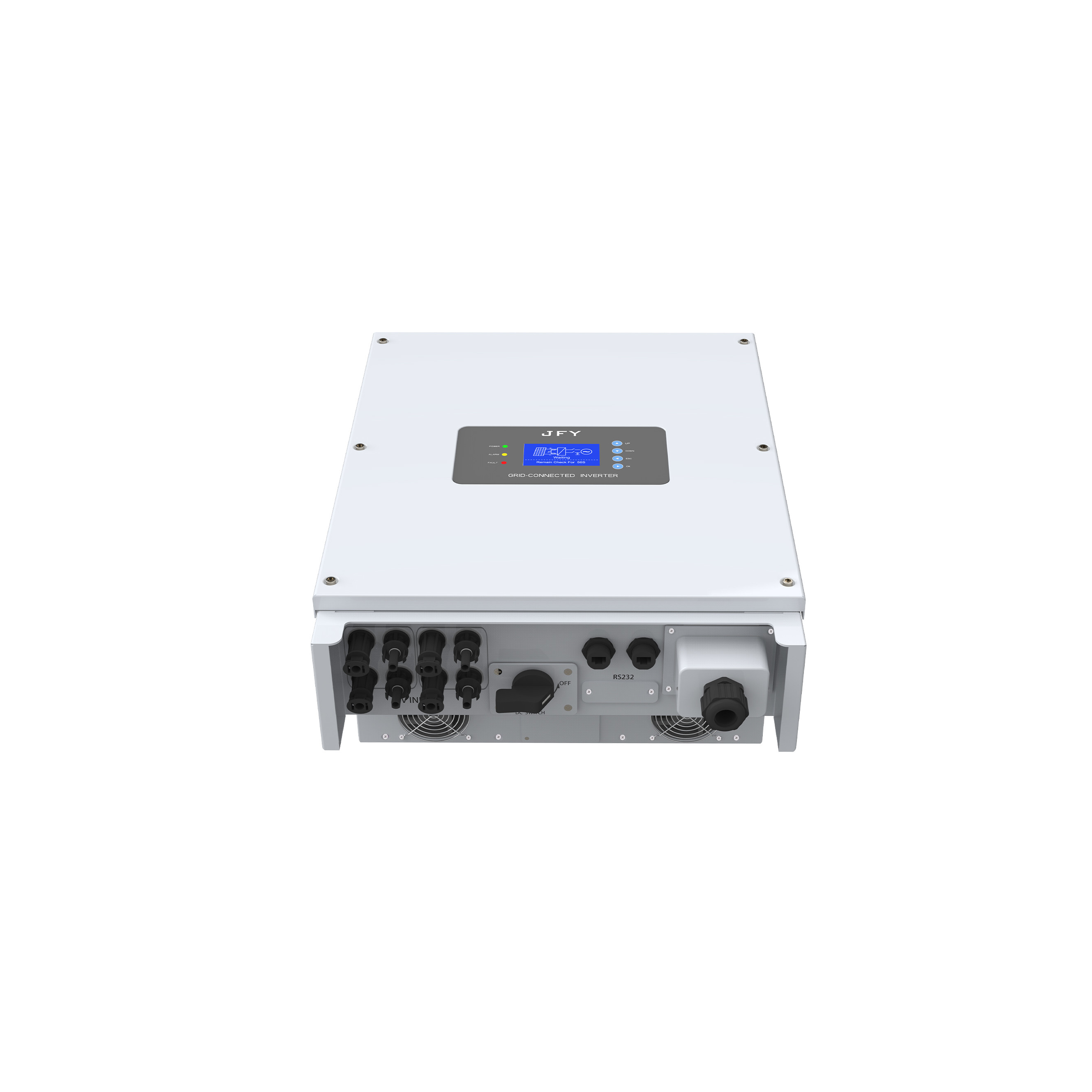

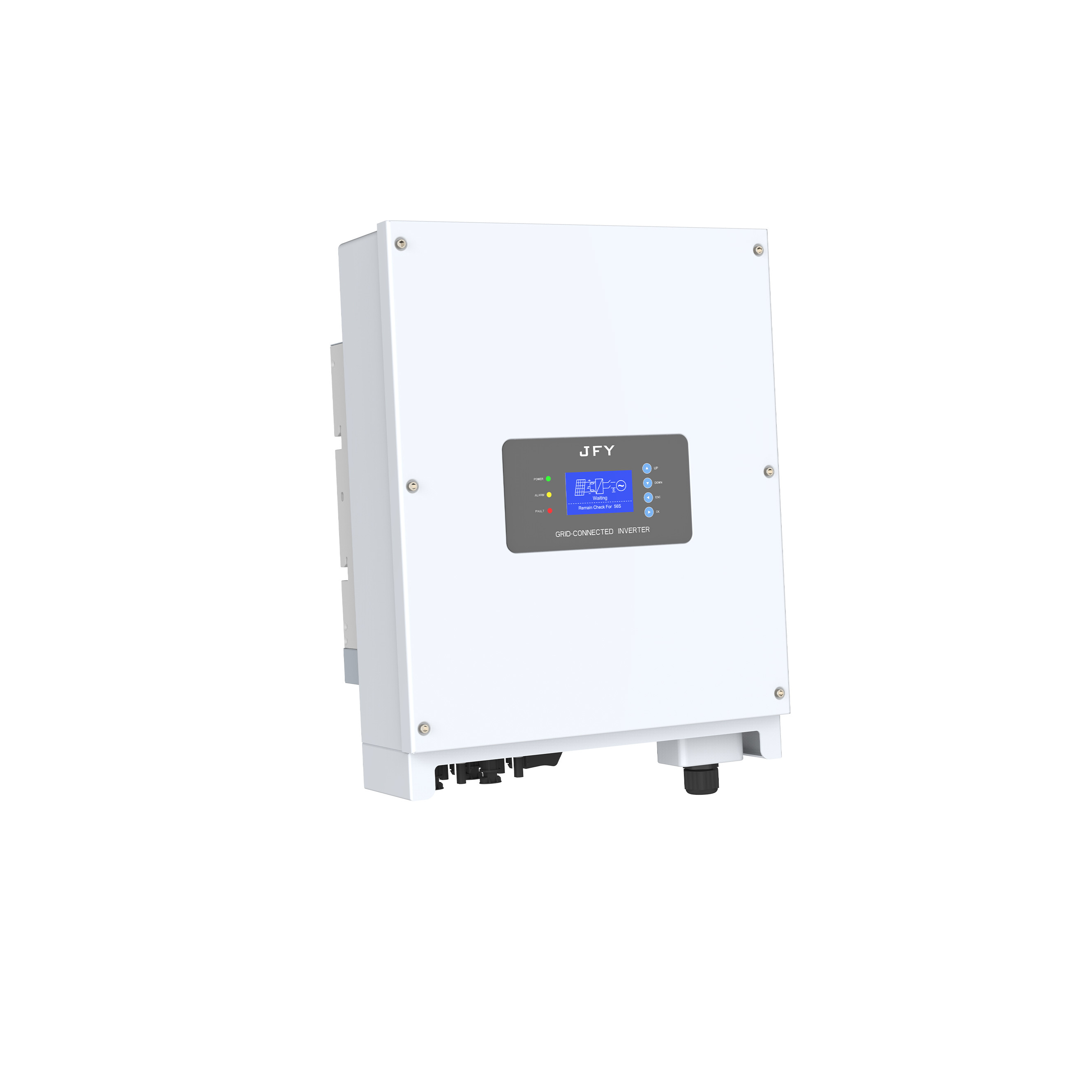

Dreiphasiger Photovoltaik-Wechselrichter mit Suntree 20000TL
SUNTREE-Serie 15K-25KTL+
Dreiphasiger String-Wechselrichter
Leistungsmerkmale
> Unterstützt Doppelglas-PV-Modul
> LCD-Display, Multifunktionstasten, komfortable Bedienung und Wartung
> Großer Eingangsspannungsbereich, 250–1000 V DC
> Max.Wirkungsgrad von 98,1 % und max.MPPT-Wirkungsgrad von 99,8 %
> Mehrere Kommunikationsverbindungen: RS232, RS485, WIFI und GPRS
> Schutzart IP65, natürliche Kühlung
| Technische Daten | 15000TL+ | 20000TL+ | 25000TL+ |
| Eingang (DC-Seite) | |||
| Max.DC-Eingangsleistung | 16500 W | 22000W | 27000W |
| Max.Gleichspannung | 1100 VDC | ||
| Startspannung | 250 VDC | ||
| MPPT-Spannungsbereich | 250~1000 VDC | ||
| Anzahl der Eingänge | 3 | 4 | |
| Anzahl der MPPT | 2 | ||
| Max.Eingangsstrom | 2*30A | ||
| Ausgang (AC-Seite) | |||
| Nennleistung | 15000 W | 20000W | 25000 W |
| Max.Ausgangsleistung | 15000VA | 20000VA | 25000VA |
| Nennausgangsstrom | 22,7A | 30,2A | 38A |
| Max.Ausgangsstrom | 25A | 33,3A | 41,8A |
| Nennausgangsspannung | 400Vac | ||
| Ausgangsspannungsbereich | 360–440 VAC | ||
| Netzfrequenzbereich | 50/60HZ+5 | ||
| Leistungsfaktor (cosφ) | 0,8 (voreilend) – 0,8 (nacheilend) | ||
| THDI | <3% | ||
| Effizienz | |||
| Max.Effizienz | 98,1 % | 98,2 % | 98,2 % |
| Euro, Effizienz | 97,5 % | 97,6 % | 97,6 % |
| MPPT-Effizienz | 99,6 % | ||
| Schutzmaßnahmen | |||
| Eingebaute Schutzvorrichtungen | DC-Verpolung, Kurzschluss, Ausgangsüberstrom, Ausgangsüberspannung, Isolationswiderstandsüberwachung, Fehlerstromerkennung, Überspannungsschutz, Anti-Insel-Schutz, Übertemperaturschutz | ||
| Blitzschutz | DC-Typ ||/AC-Typ || | ||
| Allgemeine Daten | |||
| Betriebstemperatur | -25~+60°C | ||
| Lärm | ≤25dB (A) | ||
| Stromverbrauch in der Nacht | <1w | ||
| Elektrische Isolierung | Transformatorlos | ||
| Kühlkonzept | Natürliche Kühlung | ||
| Stärke des Schutzes | IP65 | ||
| Kommunikation: RS232/RS485/WiFi/4G | ja/opt/opt/opt | ||
| Abmessungen (B*T*H) | 525*410*205mm | ||
| Gewicht | 25kg | 27kg | |
